Опрессовка РВД: от теории к практике надежного соединения

Рукава высокого давления (РВД) — это «кровеносная система» любой гидравлической техники, от строительного экскаватора до промышленного пресса. От надежности соединений шланга с фитингами напрямую зависит не только производительность, но и безопасность персонала. Именно здесь ключевую роль играет опрессовка — процесс создания неразъемного, герметичного соединения, который требует высокой точности и строгого соблюдения технологии.

В этой статье мы детально разберем, как профессионально производится опрессовка РВД, начиная от выбора компонентов и заканчивая контролем качества готового изделия.

Что такое опрессовка РВД и зачем она нужна?

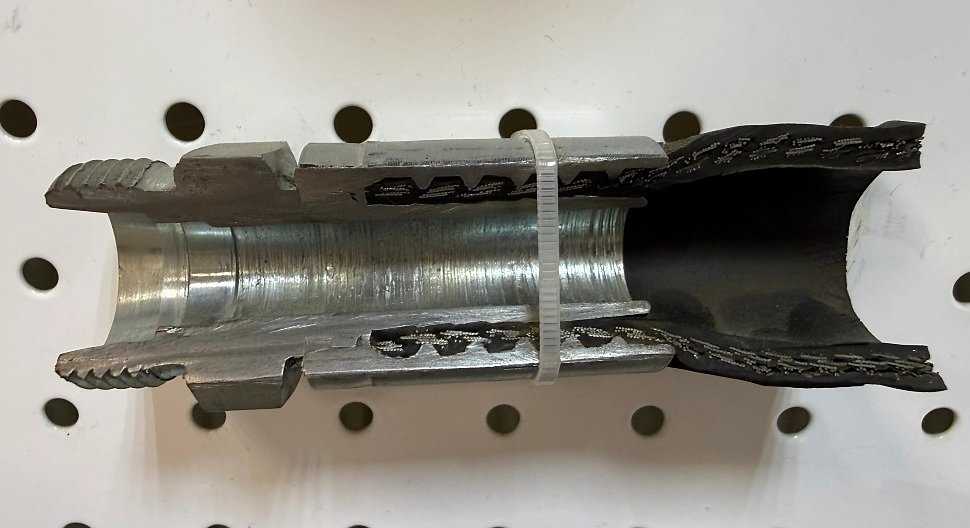

Опрессовка — это операция радиального обжатия металлической муфты на конце гидравлического шланга с помощью специального пресса. В результате муфта плотно охватывает рукав, прижимая его к ниппелю фитинга и создавая соединение, способное выдерживать колоссальное давление — до 420 бар и выше (700 бар на домкратных рукавах).

Главные цели опрессовки:

• Герметичность: предотвращение утечек рабочей жидкости (масла, воды).
• Прочность: обеспечение устойчивости к разрыву и вырыванию фитинга под нагрузкой.
• Безопасность: минимизация риска аварий и травм, связанных с разрывом шланга.
• Долговечность: сохранение работоспособности гидросистемы в условиях вибраций и перепадов давления.

Способы обжима: поперечный и продольный

В промышленности применяются две основные технологии, выбор которых зависит от типа шланга и рабочего давления.

Способ обжима	Характеристика	Применение	Особенности
Продольный (европейский)	Муфта обжимается продольно, внутренние кольцевые ребра впиваются в металлическую оплетку. Более современный и надежный метод.	Высоконагруженные системы, оплеточные (1SN, 2SN) и навивочные (4SP, 4SH, R13, R15) рукава.	Фитинги проходят постоянные испытания. Используются муфты легкой и тяжелой серии.
Поперечный (кольцевой, ГОСТ, «колхозный»)	С рукава снимается верхний слой резины, муфта сжимается с образованием радиальных бороздок («ступенек»).	Механизмы, не требующие сверхвысокого давления (до 240 атмосфер).	Более доступный по цене способ. Используются штампованные трубные муфты.

Технология опрессовки: пошаговый алгоритм

Процесс профессиональной опрессовки — это не просто сжатие муфты в станке, а строгая последовательность действий, каждый из которых критически важен. Ошибка на любом этапе делает весь рукав потенциально опасным.

Этап 1. Отрезка рукава нужной длины

• Оборудование: Специализированные отрезные станки с сегментным или гладким лезвием.
• Ключевые правила:
  • Срез должен быть строго перпендикулярен оси шланга (угол 90°) для максимальной площади контакта.
  • Категорически запрещено использовать «болгарку» (УШМ). Абразивный круг плавит резину, перегревает металлокорд и оставляет грязь внутри канала, что делает шланг непригодным.
  • Срез должен быть чистым, без распушенной проволоки.

Этап 2. Зачистка резинового слоя (окорочка)

Необходимость в зачистке определяется типом шланга и фитингов.

• Для оплеточных рукавов (1SN, 2SN): Часто применяется технология Non-Skive, при которой снимать наружный слой резины не требуется. Муфта имеет агрессивные зубья, которые самостоятельно пробивают резину при обжиме.
• Для навивочных рукавов (4SP, 4SH, R13, R15): Окорочка обязательна. Специальным станком удаляют наружный, а иногда и внутренний слой резины до металлического каркаса, чтобы обеспечить надежное сцепление муфты с оплеткой.

Этап 3. Установка фитингов и муфт

После подготовки концов шланга на него надевается обжимная втулка, а в него до упора вставляется ниппель фитинга. Важно, чтобы замок на втулке совпал с замковым пазом на фитинге. Для упрощения сборки допускается использовать мыльный раствор. При серийном производстве применяют пневматические толкатели.

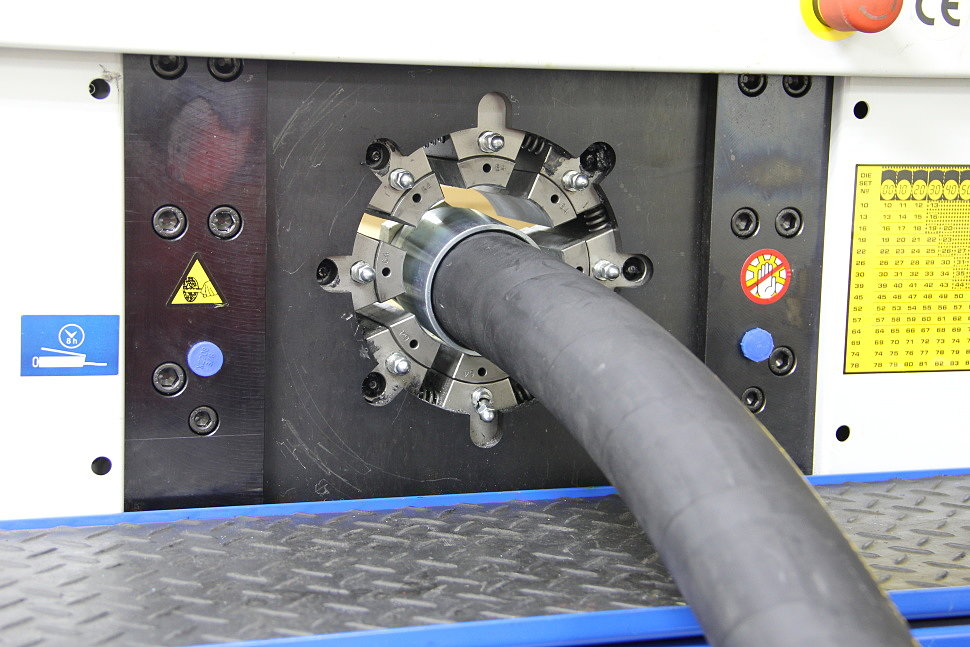

Этап 4. Опрессовка на станке

Сердце процесса — обжимной пресс (кримпер).

• Выбор кулачков: Кулачки (матрицы) подбираются строго по таблицам производителя фитингов и шлангов.
• Настройка диаметра: На станке выставляется точный диаметр обжима (до сотых долей миллиметра). Это самый ответственный момент.
  • Недожим на 0,5 мм приведет к срыву фитинга под давлением.
  • Пережим деформирует ниппель, сужает проходное сечение и может привести к перегреву масла.

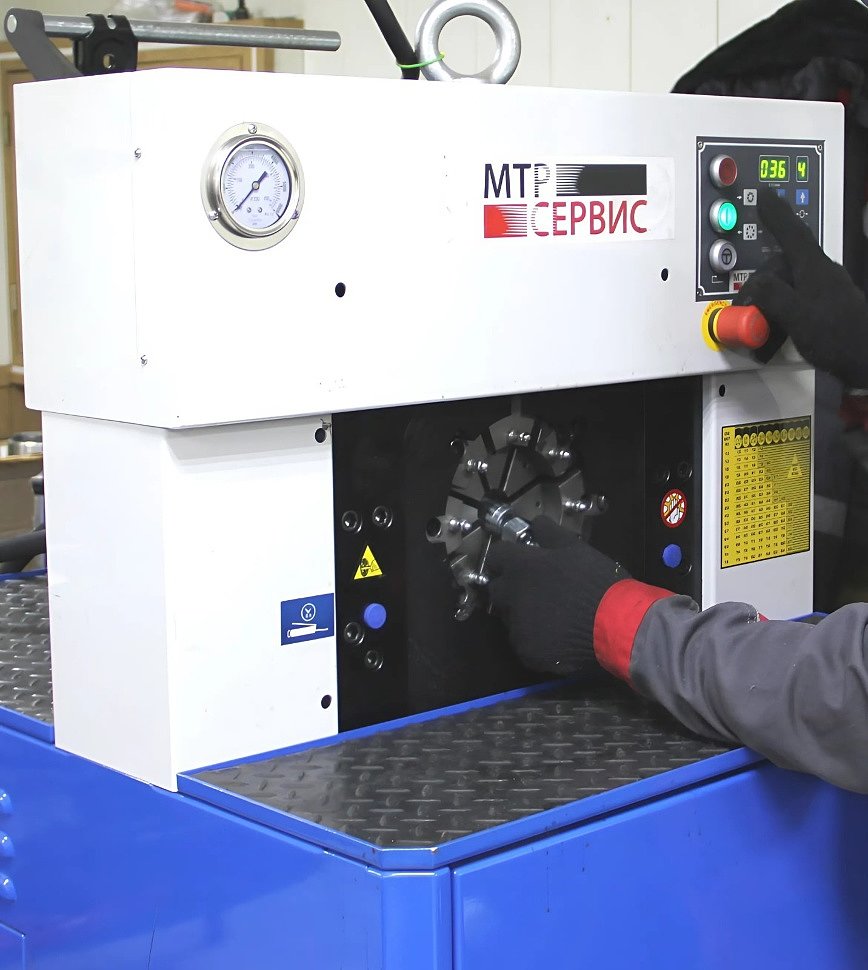

• Процесс: Сборка помещается в станок, и кулачки синхронно с большой силой (от 50 до 300 тонн) сжимают муфту со всех сторон.

Этап 5. Контроль качества

После обжима обязательна проверка качества. Внешнего осмотра недостаточно.

• Инструментальный контроль: Диаметр обжатой муфты измеряется штангенциркулем или микрометром в нескольких плоскостях. Полученное значение должно строго соответствовать табличному значению с допуском ±0.2 мм.
• Проверка калибром: Внутрь фитинга пропускается калибр-пробка для проверки наличия необходимой по размеру деформации внутреннего канала.

Какие материалы и комплектующие мы используем?

Качество готового РВД зависит не только от технологии опрессовки, но и от используемых материалов.

• Рукава (шланги): в своем производстве мы используем высокопрочные гидравлические рукава ведущих производителей: Semperit (Чехия, Австрия), Саранский завод «Резинотехника», ЗАО «Курскрезинотехника», Alto (Италия), PRESS (Китай).
• Фитинги: Изготовлены из стали со специальным покрытием. Доступны типоразмеры: DK, JIS, BSP, JIC, DKOS, DKOL, DKI, ORFS, BRS, NPTF, SF, BANJO.

Почему заказывают РВД в МТР-Сервис?

Мы предлагаем нашим клиентам следующие преимущества:

• Изготовление от 10 минут (оперативность).
• Работа по образцу, чертежу, каталожному номеру.
• Производство РВД диаметром от 6 до 100 мм с прямыми и угловыми фитингами, любой длины.
• Гарантия и паспорт качества на каждую партию.
• Доставка всей России.

Заключение

Опрессовка РВД — это высокотехнологичный процесс. Его точность измеряется долями миллиметра, а цена ошибки — это безопасность людей и работоспособность дорогостоящего оборудования. Доверять изготовление и ремонт РВД следует только профессионалам, использующим сертифицированные компоненты, современное оборудование и строго соблюдающим технологию на всех этапах — от резки до финальных испытаний.
